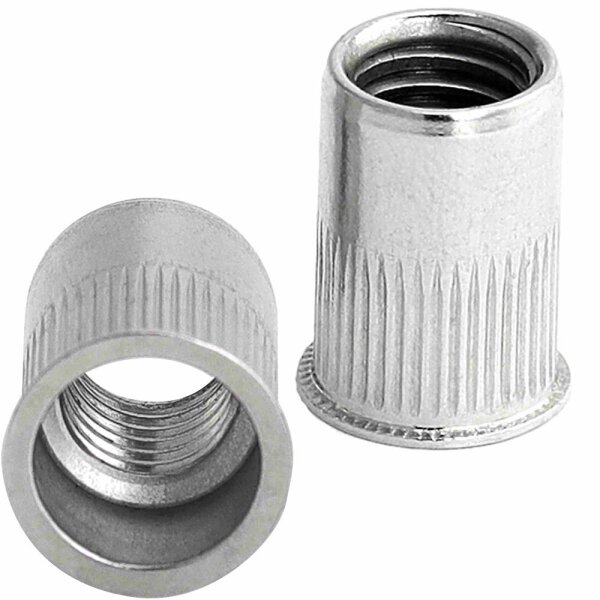

Einnietmuttern M5x11 kl. Senkkopf Rundschaft offen gerändelt Edelstahl A2

Einnietmuttern M5x11 kl. Senkkopf Rundschaft offen gerändelt Edelstahl A2

Artikelnummer: FOS-VAR75-10212050115
Kategorie: Klein Senkkopf
Hersteller: FASTON

Größe

1,41 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
5	0,94 €*
10	0,55 €*
20	0,36 €*
50	0,24 €*
100	0,20 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Einnietmuttern kleiner Senkkopf Rundschaft gerändelt offen Edelstahl A2

Technische Beschreibung

Einnietmuttern mit kleinem Senkkopf werden zur Herstellung eines belastbaren metrischen Gewindes in dünnwandigen Bauteilen eingesetzt. Sie ermöglichen Schraubverbindungen in Blechen, Profilen oder Hohlkörpern, wenn die Rückseite des Bauteils nicht zugänglich ist und daher keine konventionelle Mutter verwendet werden kann.

Der gerändelte Rundschaft erhöht die Verdrehsicherung der Nietmutter im Grundmaterial und verbessert die Kraftübertragung während der Montage. Beim Setzvorgang wird der hintere Bereich der Nietmutter plastisch verformt und klemmt sich formschlüssig im Material fest. Dadurch entsteht eine dauerhafte und belastbare Gewindeverbindung.

Der kleine Senkkopf ermöglicht eine nahezu bündige Integration in die Bauteiloberfläche und eignet sich besonders für Anwendungen, bei denen eine flache oder optisch reduzierte Verbindung erforderlich ist. Durch die offene Bauform kann eine Schraube vollständig durch das Gewinde geführt werden.

Gefertigt aus Edelstahl A2 (Werkstoff 1.4301) sind diese Blindnietmuttern korrosionsbeständig und für Anwendungen im Innenbereich sowie für viele Außenanwendungen geeignet.

Technische Eigenschaften

Typ: Einnietmutter / Blindnietmutter
Kopf: kleiner Senkkopf
Schaft: Rundschaft gerändelt
Ausführung: offen
Gewinde: metrisches Innengewinde
Werkstoff: Edelstahl A2 (1.4301)
Korrosionsbeständigkeit: geeignet für Innen- und Außenanwendungen

Anwendungsbereiche

Gewindeverbindungen in dünnen Blechen
Metall- und Profilkonstruktionen
Maschinen- und Anlagenbau
Fahrzeugbau und Karosserieanwendungen
Montagesysteme mit eingeschränktem Zugang zur Rückseite

Technische Daten

Gewinde	Länge l1	Schaft Ø d2	Kopf Ø d3	Setzmaß l2	Kopfhöhe k	Klemmbereich	Material
M3	9 mm	4,8 mm	5,8 mm	4,5 mm	0,8 mm	0,5 – 2,0 mm	Edelstahl A2
M4	10 mm	5,9 mm	7 mm	5,2 mm	0,8 mm	0,5 – 2,5 mm	Edelstahl A2
M5	11,5 mm	6,9 mm	8 mm	5,7 mm	0,8 mm	0,5 – 2,5 mm	Edelstahl A2
M6	14 mm	8,9 mm	10 mm	6,5 mm	0,8 mm	0,5 – 3,0 mm	Edelstahl A2
M8	15,5 mm	10,9 mm	12 mm	7,5 mm	0,8 mm	0,5 – 3,0 mm	Edelstahl A2
M10	19,5 mm	12,9 mm	14,5 mm	9 mm	1 mm	0,8 – 3,5 mm	Edelstahl A2
M12	24 mm	15,9 mm	17,6 mm	10 mm	1 mm	1,5 – 3,5 mm	Edelstahl A2

Montage- oder Anwendungshinweise

Die Montage erfolgt mit einer geeigneten Nietmutternzange oder einem pneumatischen Setzwerkzeug. Vor dem Setzen muss eine Bohrung entsprechend dem Außendurchmesser der Nietmutter vorbereitet werden. Beim Setzvorgang wird der hintere Teil der Nietmutter gestaucht und bildet eine formschlüssige Verbindung mit dem Grundmaterial.

Der Klemmbereich der Nietmutter muss zur Materialstärke des Bauteils passen, damit eine sichere Verankerung im Werkstück gewährleistet ist.

FAQ – Technische Fragen

Wann werden Einnietmuttern eingesetzt?
Einnietmuttern werden verwendet, wenn ein belastbares Gewinde in dünnem Material benötigt wird und nur einseitiger Zugang zum Bauteil vorhanden ist.

Welche Funktion hat der gerändelte Rundschaft?
Die Rändelung erhöht die Verdrehsicherung der Nietmutter und verbessert die Haftung im Werkstoff.

Warum wird ein kleiner Senkkopf verwendet?
Der kleine Senkkopf ermöglicht eine nahezu bündige Oberfläche und reduziert den Aufbau der Verbindung.

Sind Edelstahl A2 Nietmuttern korrosionsbeständig?
Edelstahl A2 besitzt eine gute Korrosionsbeständigkeit und eignet sich für viele Anwendungen im Innen- und Außenbereich.

Kompatible und verwandte Produkte

Senkkopfschrauben DIN 965 Edelstahl A2 – passende Schrauben für bündige Verschraubungen in Senkkopf-Nietmuttern.
Rosetten Edelstahl A2 NF E 27-619 – Abdeckscheiben für saubere Senkverschraubungen und optische Aufwertung.
Zylinderschrauben DIN 912 Edelstahl A2 – häufig verwendete Schrauben für Gewindeverbindungen in Einnietmuttern.
Einnietmuttern Flachkopf Rundschaft Edelstahl A2 – alternative Nietmuttern mit größerer Auflagefläche.

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck – einschließlich Belastung, Umgebungsmedium und Montagebedingungen – liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.

Produkteigenschaft	Wert
Material:	Edelstahl A2
Größe:	M5x11
Kopfform:	Klein Senkkopf
Länge:	11mm
Kopfdurchmesser:	8mm
Gewindeart:	metrisches ISO-Regelgewinde
Durchmesser (innen):	5mm
Werkstoffnummer:	A2 V2A 1.4301
für Gewindegröße:	M5
klemmbereich:	0,5-2,5mm
Farbe:	Silber
Schaftdurchmesser:	6,9mm
Bohrdurchmesser:	7mm
Setzkopfhöhe:	0,8mm
Schlüsselhöhe:	5,7mm
