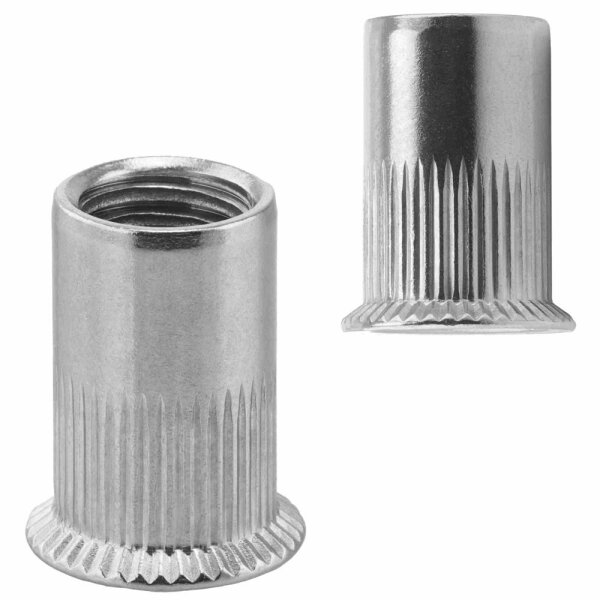

Senkkopf Einnietmuttern Rundschaft offen gerändelt Edelstahl A2
Technische Beschreibung
Senkkopf Einnietmuttern ermöglichen die Herstellung eines belastbaren metrischen Innengewindes in dünnwandigen Blechen, Profilen oder Hohlkörpern. Sie werden eingesetzt, wenn die Rückseite des Bauteils nicht zugänglich ist und daher keine klassische Mutter montiert werden kann. Durch den Setzvorgang entsteht eine formschlüssige Verbindung zwischen Nietmutter und Grundmaterial.
Der gerändelte Rundschaft verbessert die Verdrehsicherung im Werkstück und sorgt für eine stabile Position der Nietmutter während der Montage. Beim Setzen wird der hintere Bereich der Nietmutter plastisch verformt und bildet eine kraftschlüssige Verbindung mit dem Bauteil.
Der Senkkopf ermöglicht eine bündige Integration der Nietmutter in die Bauteiloberfläche. Dadurch entsteht eine flache Verbindungsebene, die besonders bei Montageflächen oder Bauteilen mit geringem Bauraum erforderlich ist.
Die Ausführung aus Edelstahl A2 (Werkstoff 1.4301) bietet eine gute Korrosionsbeständigkeit und eignet sich für Anwendungen im Maschinenbau, Metallbau, Anlagenbau sowie im Fahrzeugbau.
Technische Eigenschaften
- Typ: Blindnietmutter / Einnietmutter
- Kopf: Senkkopf
- Schaft: Rundschaft gerändelt
- Ausführung: offen
- Gewinde: metrisches Innengewinde
- Werkstoff: Edelstahl A2 (1.4301)
- Korrosionsbeständigkeit: geeignet für Innen- und Außenanwendungen
Anwendungsbereiche
- Blechverbindungen und Profilkonstruktionen
- Maschinen- und Anlagenbau
- Metallbau und Gehäusekonstruktionen
- Fahrzeugbau und Karosserietechnik
- Montage von Bauteilen bei eingeschränktem Zugang zur Rückseite
Technische Daten
| Gewinde |
Länge l1 |
Schaft Ø d2 |
Kopf Ø d3 |
Setzmaß l2 |
Kopfhöhe k |
Klemmbereich |
Material |
| M3 |
9 mm |
4,8 mm |
8 mm |
4,5 mm |
1,7 mm |
1,5 – 2,0 mm |
Edelstahl A2 |
| M4 |
11,5 mm |
5,9 mm |
9 mm |
5,5 mm |
1,7 mm |
1,5 – 3,5 mm |
Edelstahl A2 |
| M5 |
13,5 mm |
6,9 mm |
10 mm |
5,8 mm |
1,7 mm |
1,5 – 4,0 mm |
Edelstahl A2 |
| M6 |
16 mm |
8,9 mm |
12 mm |
7 mm |
1,7 mm |
1,5 – 4,5 mm |
Edelstahl A2 |
| M8 |
19 mm |
10,9 mm |
14 mm |
8,5 mm |
1,7 mm |
1,5 – 4,5 mm |
Edelstahl A2 |
| M10 |
21 mm |
12,9 mm |
16 mm |
9 mm |
1,7 mm |
1,5 – 4,5 mm |
Edelstahl A2 |
| M12 |
24 mm |
14,9 mm |
18 mm |
10 mm |
1,7 mm |
1,5 – 4,5 mm |
Edelstahl A2 |
Montage- oder Anwendungshinweise
Die Montage erfolgt mit einer geeigneten Nietmutternzange oder einem pneumatischen Setzwerkzeug. Vor dem Setzen muss eine Bohrung entsprechend dem Außendurchmesser der Nietmutter vorbereitet werden. Beim Setzvorgang wird der hintere Bereich der Nietmutter gestaucht und bildet eine feste Verbindung mit dem Werkstück.
Der Klemmbereich der Nietmutter muss zur Materialstärke des Bauteils passen. Nur bei korrekter Materialstärke kann eine sichere und dauerhafte Verbindung gewährleistet werden.
FAQ – Technische Fragen
Wann werden Senkkopf Einnietmuttern eingesetzt?
Sie werden verwendet, wenn ein Gewinde in dünnem Material benötigt wird und die Verbindung bündig mit der Oberfläche abschließen soll.
Welche Funktion hat der gerändelte Rundschaft?
Die Rändelung erhöht die Reibung im Material und verhindert ein Mitdrehen der Nietmutter während der Montage.
Welche Schrauben werden mit Senkkopf Nietmuttern verwendet?
Typischerweise werden Senkkopfschrauben verwendet, damit die Schraubverbindung bündig mit der Oberfläche abschließt.
Sind Edelstahl A2 Nietmuttern korrosionsbeständig?
Edelstahl A2 bietet eine gute Korrosionsbeständigkeit und eignet sich für viele Anwendungen im Innen- und Außenbereich.
Kompatible und verwandte Produkte
Verwendungshinweis
Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck – einschließlich Belastung, Umgebungsmedium und Montagebedingungen – liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.
