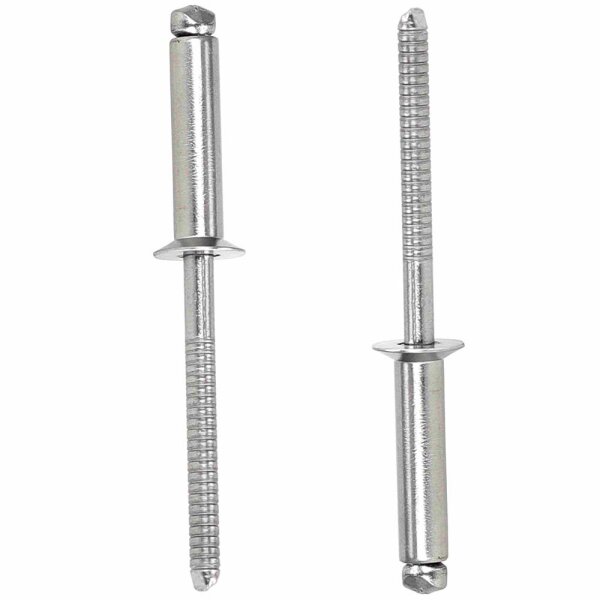

Blindnieten mit Senkkopf DIN 7337 / ISO 15984 – Edelstahl A2
Technische Beschreibung
Blindnieten mit Senkkopf nach DIN 7337 / ISO 15984 sind Zugdornnieten zur dauerhaften Verbindung von Blechen und Profilen, wenn die Rückseite nicht zugänglich ist. Der Senkkopf wird für flächenbündige Oberflächen eingesetzt, z.B. bei Verkleidungen, Gehäusen und sichtbaren Blechflächen. Beim Setzvorgang wird der Nietdorn gezogen, der Nietkörper staucht sich auf der Blindseite und erzeugt die Klemmung im definierten Klemmbereich (s).
Edelstahl A2 (V2A) bietet Korrosionsbeständigkeit für feuchte Umgebungen und viele Anwendungen im Außenbereich. Die Auswahl des passenden Klemmbereichs erfolgt über Nietdurchmesser (d), Bohrlochdurchmesser (d1) und Nietlänge (l).
Technische Eigenschaften
- Norm: DIN 7337 / ISO 15984
- Ausführung: Blindniet (Zugdornniet), Mehrbereich
- Kopfart: Senkkopf
- Werkstoff: Edelstahl A2 (V2A)
- Einbau: einseitige Montage mit Blindnietzange/Blindnietgerät
- Oberfläche: metallisch blank (werkstoffbedingt)
Anwendungsbereiche
- Blechverbindungen in Gehäuse- und Behälterbau
- Fahrzeugbau, Maschinenbau, Klimatechnik
- Befestigung von Verkleidungen, Abdeckungen, Profilblechen
- Montage in Innenbereichen und außen bei moderater Korrosionsbelastung
Technische Daten
| d |
d1
|
l |
b |
e |
s (Klemmbereich) |
Material |
| 3,0 |
3,1 |
6 |
6,3 |
1,3 |
1,5-3,0 |
A2 |
| 3,0 |
3,1 |
8 |
6,3 |
1,3 |
3,0-5,0 |
A2 |
| 3,0 |
3,1 |
10 |
6,3 |
1,3 |
5,0-6,5 |
A2 |
| 3,0 |
3,1 |
12 |
6,3 |
1,3 |
6,5-8,5 |
A2 |
| 3,2 |
3,3 |
6 |
6,7 |
1,3 |
1,5-3,0 |
A2 |
| 3,2 |
3,3 |
8 |
6,7 |
1,3 |
3,0-5,0 |
A2 |
| 3,2 |
3,3 |
10 |
6,7 |
1,3 |
5,0-6,5 |
A2 |
| 3,2 |
3,3 |
12 |
6,7 |
1,3 |
6,5-8,5 |
A2 |
| 4,0 |
4,1 |
8 |
8,4 |
1,7 |
2,5-4,5 |
A2 |
| 4,0 |
4,1 |
10 |
8,4 |
1,7 |
4,5-6,5 |
A2 |
| 4,0 |
4,1 |
12 |
8,4 |
1,7 |
6,5-8,5 |
A2 |
| 4,0 |
4,1 |
14 |
8,4 |
1,7 |
8,5-10,0 |
A2 |
| 4,0 |
4,1 |
16 |
8,4 |
1,7 |
10,0-12,0 |
A2 |
| 4,0 |
4,1 |
18 |
8,4 |
1,7 |
12,0-14,0 |
A2 |
| 4,0 |
4,1 |
20 |
8,4 |
1,7 |
14,0-16,0 |
A2 |
| 4,8 |
4,9 |
8 |
10,1 |
2,0 |
2,5-4,0 |
A2 |
| 4,8 |
4,9 |
10 |
10,1 |
2,0 |
4,0-6,0 |
A2 |
| 4,8 |
4,9 |
12 |
10,1 |
2,0 |
6,0-8,0 |
A2 |
| 4,8 |
4,9 |
14 |
10,1 |
2,0 |
7,0-9,0 |
A2 |
| 4,8 |
4,9 |
16 |
10,1 |
2,0 |
8,0-11,0 |
A2 |
| 4,8 |
4,9 |
18 |
10,1 |
2,0 |
11,0-13,0 |
A2 |
| 4,8 |
4,9 |
20 |
10,1 |
2,0 |
13,0-15,0 |
A2 |
| 4,8 |
4,9 |
25 |
10,1 |
2,0 |
15,0-17,0 |
A2 |
| 4,8 |
4,9 |
30 |
10,1 |
2,0 |
17,0-19,0 |
A2 |
| 5,0 |
5,1 |
8 |
10,5 |
2,1 |
2,5-4,0 |
A2 |
| 5,0 |
5,1 |
10 |
10,5 |
2,1 |
4,0-6,0 |
A2 |
| 5,0 |
5,1 |
12 |
10,5 |
2,1 |
6,0-8,0 |
A2 |
| 5,0 |
5,1 |
14 |
10,5 |
2,1 |
7,0-9,0 |
A2 |
| 5,0 |
5,1 |
16 |
10,5 |
2,1 |
8,0-11,0 |
A2 |
| 5,0 |
5,1 |
18 |
10,5 |
2,1 |
11,0-13,0 |
A2 |
| 5,0 |
5,1 |
20 |
10,5 |
2,1 |
13,0-15,0 |
A2 |
| 5,0 |
5,1 |
25 |
10,5 |
2,1 |
15,0-17,0 |
A2 |
Montage- oder Anwendungshinweise
Bohrloch nach d1 ausführen, Bauteile ausrichten und Blindniet einsetzen. Mit Blindnietzange/Blindnietgerät den Nietdorn ziehen, bis der Dorn an der Sollbruchstelle abreißt. Für flächenbündige Montage ist eine passende Senkung im Bauteil erforderlich (abhängig von Materialdicke und Kopfgeometrie).
FAQ – Technische Fragen
Muss bei Senkkopf-Blindnieten immer gesenkt werden?
Für eine flächenbündige Oberfläche ist eine Senkung erforderlich, andernfalls steht der Kopf über.
Woran wird der passende Klemmbereich (s) gewählt?
Anhand der gesamten Materialstärke der zu verbindenden Bauteile, die innerhalb des Bereichs s liegen muss.
Ist Edelstahl A2 für Außenmontage geeignet?
Für viele Außenanwendungen ja, bei hoher Chloridbelastung oder salzhaltiger Umgebung wird häufig A4 benötigt.
Welche Alternative, wenn eine Abdichtung erforderlich ist?
Dichtblindnieten werden verwendet, wenn die Nietstelle luft- oder flüssigkeitsdicht sein muss.
