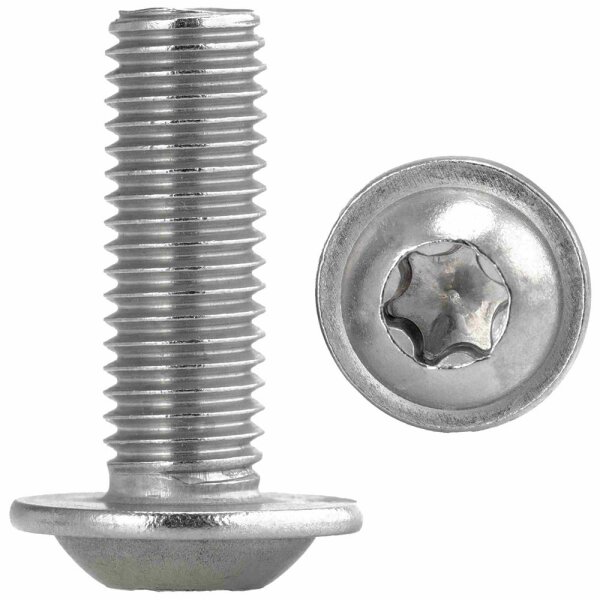

Linsenkopfschrauben mit Flansch ISO 7380 aus Edelstahl A2
Produktbeschreibung
Linsenkopfschrauben mit Flansch nach ISO 7380 sind hochwertige Maschinenschrauben mit metrischem Gewinde und einem leicht gewölbten Rundkopf. Der integrierte Flansch vergrößert die Auflagefläche der Schraube und sorgt für eine gleichmäßige Kraftverteilung auf das Bauteil.
Der Linsenkopf deckt Bohrungen sauber ab und schützt gleichzeitig die Oberfläche des Werkstücks. Durch den integrierten Bund kann in vielen Anwendungen auf eine zusätzliche Unterlegscheibe verzichtet werden.
Der TX Innensechsrund-Antrieb (auch als T-Star bekannt) ermöglicht eine sichere Kraftübertragung beim Anziehen der Schraube und reduziert das Risiko des Abrutschens des Werkzeugs. Dadurch lassen sich stabile und präzise Schraubverbindungen herstellen.
Diese Schrauben werden häufig im Maschinenbau, Metallbau, Gerätebau sowie in technischen Konstruktionen eingesetzt. Sie eignen sich besonders für Verbindungen zwischen Metallbauteilen oder zur Befestigung von Bauteilen auf Metallkonstruktionen.
Gefertigt aus rostfreiem Edelstahl A2 sind diese Schrauben korrosionsbeständig und können sowohl im Innenbereich als auch im Außenbereich eingesetzt werden.
Technische Eigenschaften
- Norm: ISO 7380
- Kopfart: Linsenkopf mit Flansch
- Antrieb: TX Innensechsrund (T-Star)
- Gewinde: metrisches Außengewinde
- Ausführung: Vollgewinde
- Werkstoff: Edelstahl A2 (V2A)
- Korrosionsbeständig und rostfrei
Anwendungsbereiche
- Maschinenbau und Anlagenbau
- Metallbau und Konstruktionstechnik
- Elektronik- und Gerätebau
- Fahrzeugtechnik und Reparaturarbeiten
- DIY-Projekte und technische Konstruktionen
Technische Daten
| Gewinde d |
Flanschhöhe Q max |
Kopfhöhe k max |
Antrieb |
Kopf-Ø d1 max |
Material |
| M3 |
0,7 |
1,65 |
TX-10 |
8,2 |
A2 |
| M4 |
0,8 |
2,2 |
TX-20 |
9,4 |
A2 |
| M5 |
0,9 |
2,75 |
TX-25 |
11,8 |
A2 |
| M6 |
1,2 |
3,3 |
TX-30 |
13,6 |
A2 |
| M8 |
1,5 |
4,4 |
TX-40 |
17,8 |
A2 |
Legende:
d = Gewindedurchmesser
Q = Flanschhöhe
k = Kopfhöhe
d1 = Kopf-Durchmesser
Montagehinweise
Linsenkopfschrauben mit Flansch werden in vorhandene Gewinde eingeschraubt oder mit einer passenden Mutter kombiniert. Durch den integrierten Flansch wird die Belastung gleichmäßig verteilt und eine stabile Schraubverbindung gewährleistet.
FAQ – Häufige Fragen
Was ist ein TX Innensechsrund-Antrieb?
Der TX Innensechsrund-Antrieb (auch T-Star genannt) ermöglicht eine bessere Kraftübertragung als viele klassische Schraubenantriebe.
Warum besitzen diese Schrauben einen Flansch?
Der Flansch vergrößert die Auflagefläche und verteilt die Belastung der Schraubverbindung gleichmäßig.
Sind diese Schrauben rostfrei?
Ja, sie bestehen aus Edelstahl A2 und sind korrosionsbeständig.
