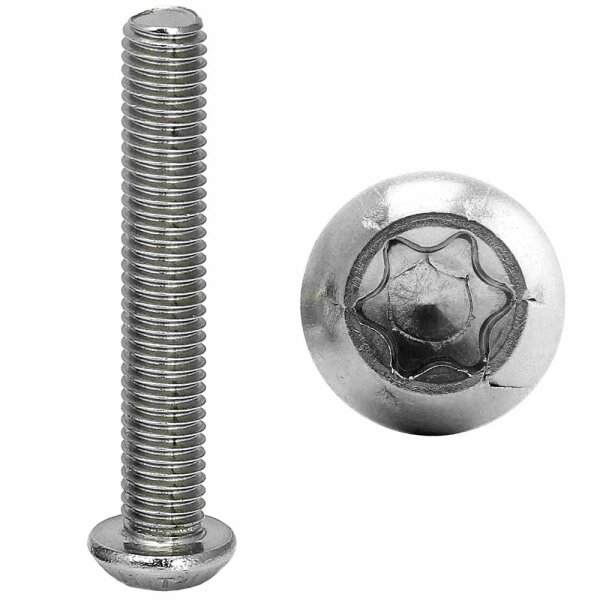

Linsenkopfschrauben M10x75 Innensechsrund (TX) ISO 7380 Edelstahl A2

Linsenkopfschrauben M10x75 Innensechsrund (TX) ISO 7380 Edelstahl A2

(1 Bewertungen)

Artikelnummer: FOS-VAR5-73802TX100075-1
Kategorie: Innensechsrund (TX)
Hersteller: FASTON

Größe

2,01 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
5	1,34 €*
10	1,12 €*
20	1,01 €*
50	0,95 €*
100	0,93 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Linsenkopfschrauben ISO 7380 mit TX Innensechsrund aus Edelstahl A2

Produktbeschreibung

Linsenkopfschrauben nach ISO 7380 sind hochwertige Maschinenschrauben mit metrischem Gewinde und einem leicht gewölbten Rundkopf. Durch den flachen, breiten Kopf wird die Auflagefläche vergrößert und gleichzeitig eine optisch saubere Oberfläche der Schraubverbindung erreicht.

Der TX Innensechsrund-Antrieb (auch T-Star genannt) ermöglicht eine sichere Kraftübertragung beim Anziehen der Schraube und reduziert das Risiko des Abrutschens des Werkzeugs. Dadurch lassen sich präzise und belastbare Schraubverbindungen herstellen.

Linsenkopfschrauben werden häufig im Maschinenbau, Metallbau, Gerätebau sowie in technischen Konstruktionen eingesetzt. Sie eignen sich besonders für Verbindungen zwischen Metallbauteilen oder zur Befestigung von Bauteilen auf Metallkonstruktionen.

Der abgerundete Kopf deckt Bohrungen sauber ab und sorgt für eine gleichmäßige Druckverteilung auf das Bauteil.

Gefertigt aus rostfreiem Edelstahl A2 sind diese Schrauben korrosionsbeständig und können sowohl im Innenbereich als auch im Außenbereich eingesetzt werden.

Technische Eigenschaften

Norm: ISO 7380
Kopfart: Linsenkopf / Rundkopf
Antrieb: TX Innensechsrund (T-Star)
Gewinde: metrisches Außengewinde
Ausführung: Vollgewinde
Werkstoff: Edelstahl A2 (V2A)
Korrosionsbeständig und rostfrei

Anwendungsbereiche

Maschinenbau und Anlagenbau
Metallkonstruktionen
Elektronik- und Gerätebau
Fahrzeugtechnik und Reparaturarbeiten
Modellbau und technische Projekte

Technische Daten

Gewinde d	Antriebstiefe t min	Kopfhöhe k max	Antrieb	Kopf-Ø d1 max	Material
M3	1,4	1,65	TX-10	5,7	A2
M4	1,7	2,2	TX-20	7,6	A2
M5	2,2	2,75	TX-25	9,5	A2
M6	2,4	3,3	TX-30	10,5	A2
M8	3,2	4,4	TX-40	14	A2

Legende:
d = Gewindedurchmesser
t = Antriebstiefe
k = Kopfhöhe
d1 = Kopf-Durchmesser

Montagehinweise

Linsenkopfschrauben werden in vorhandene Gewinde eingeschraubt oder mit einer passenden Mutter kombiniert. Durch den TX Innensechsrund-Antrieb kann die Schraube präzise und sicher montiert werden.

FAQ - Häufige Fragen

Was ist ein TX Innensechsrund-Antrieb?
Der TX-Antrieb (Innensechsrund / T-Star) ermöglicht eine bessere Kraftübertragung und reduziert das Abrutschen des Werkzeugs.

Wofür werden Linsenkopfschrauben verwendet?
Sie werden häufig im Maschinenbau, Gerätebau und Metallbau eingesetzt, wenn eine stabile und optisch saubere Schraubverbindung benötigt wird.

Sind diese Schrauben rostfrei?
Ja, sie bestehen aus Edelstahl A2 und sind korrosionsbeständig.

Passende oder ähnliche Produkte

Sechskantmuttern DIN 934 Edelstahl A2 - klassische Muttern für metrische Schraubverbindungen.
Unterlegscheiben DIN 125 Edelstahl A2 - verteilen die Kraft der Schraubverbindung auf eine größere Fläche.
Zylinderschrauben DIN 912 Edelstahl A2 - alternative Maschinenschrauben für hochbelastete Konstruktionen.

Produkteigenschaft	Wert
Material:	Edelstahl A2
Größe:	M10x75
Kopfform:	Linsenkopf
Länge:	75mm
Kopfdurchmesser:	17,5mm
Kopfhöhe:	5,5mm
Gewindeausführung:	Vollgewinde
Gewindeart:	metrisches ISO-Regelgewinde
Werkstoffnummer:	A2 V2A 1.4301
Antriebsgröße:	TX50
ISO:	ISO 7380-1
Antrieb:	TX Antreib
für Gewindegröße:	M10
Durchmesser (außen):	10mm
Kopfdicke:	3,4mm
Durchmesser Antrieb:	50mm
Farbe:	Silber
