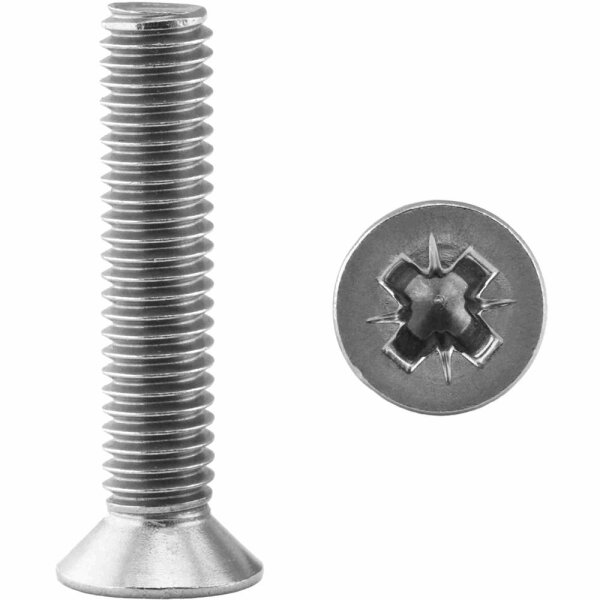

Senkkopfschrauben mit Kreuzschlitz Z DIN 965 aus Edelstahl A2
Technische Beschreibung
Senkkopfschrauben nach DIN 965 mit Kreuzschlitz Z und metrischem Gewinde sind für Schraubverbindungen mit bündigem Oberflächenabschluss ausgelegt. Der Senkkopf wird in eine passende 90° Senkung eingesetzt, sodass der Schraubenkopf plan mit der Bauteiloberfläche abschließt. Das reduziert hervorstehende Kanten und unterstützt definierte Auflageflächen bei Montage- und Konstruktionsteilen.
Die Schraube ist als Gewindeschraube mit durchgehendem metrischem Gewinde ausgeführt und wird in Innengewinde oder in Kombination mit Muttern eingesetzt. Edelstahl A2 (V2A) bietet Korrosionsbeständigkeit unter normalen atmosphärischen Bedingungen und eignet sich für Anwendungen im Innenbereich sowie im Außenbereich ohne dauerhaft aggressive Medien.
Technische Eigenschaften
- Norm: DIN 965
- Alternativbezeichnung: ISO 7046
- Kopfform: Senkkopf
- Antrieb: Kreuzschlitz Z
- Gewindeart: metrisches Gewinde
- Ausführung: Vollgewinde
- Werkstoff: Edelstahl A2
Anwendungsbereiche
- Metallbau und Montagebaugruppen mit bündigem Schraubensitz
- Maschinen- und Anlagenbau
- Fahrzeugtechnik und Reparaturmontagen
- Möbelbau mit Gewindeeinsätzen oder metallischen Verbindungselementen
- Blech- und Profilkonstruktionen mit Senkung
Technische Daten
| Merkmal |
Angabe |
| Norm |
DIN 965 |
| Alternativnorm |
ISO 7046 |
| Werkstoff |
Edelstahl A2 |
| Antrieb |
Kreuzschlitz Z |
| Gewinde |
Metrisches Gewinde, Vollgewinde |
| Länge l |
abhängig von gewählter Ausführung |
Abmessungen gemäß technischem Schema
| Nenngröße d |
Schaft a (mm) |
Kopfhöhe k (mm) |
Kopf-Ø d1 (mm) |
Material |
| M1,6 |
0,7 |
0,96 |
3 |
A2 |
| M2 |
0,8 |
1,2 |
3,8 |
A2 |
| M2,5 |
0,9 |
1,5 |
4,7 |
A2 |
| M3 |
1 |
1,65 |
5,6 |
A2 |
| M4 |
1,4 |
2,2 |
7,5 |
A2 |
| M5 |
1,6 |
2,5 |
9,2 |
A2 |
| M6 |
2 |
3 |
11 |
A2 |
| M8 |
2,5 |
4 |
14,5 |
A2 |
| M10 |
3 |
5 |
18 |
A2 |
Montage- oder Anwendungshinweise
Für eine bündige Montage ist eine 90° Senkung im Bauteil vorzusehen. Die Schraube wird mit einem passenden Kreuzschlitz Z Werkzeug eingeschraubt. Bei Verschraubungen in Metall ist ein passendes Innengewinde oder eine geeignete Mutter zu verwenden. Das Anzugsdrehmoment ist an Nenngröße, Reibverhältnisse und Werkstoff der Verbindungspartner anzupassen.
FAQ – Technische Fragen
Wofür wird der Senkkopf bei DIN 965 verwendet?
Der Senkkopf ermöglicht das vollständige Versenken in einer 90° Senkung, sodass der Kopf bündig mit der Oberfläche abschließt.
Was bedeutet Kreuzschlitz Z?
Kreuzschlitz Z bezeichnet die Antriebsform nach Z-Ausführung und wird für definierte Drehmomentübertragung bei Kreuzschlitzanwendungen eingesetzt.
Ist die Schraube für Außenanwendungen geeignet?
Edelstahl A2 ist korrosionsbeständig unter normalen atmosphärischen Bedingungen. Bei chloridhaltiger Umgebung ist die Eignung anwendungsbezogen zu prüfen.
Handelt es sich um Vollgewinde?
Ja, die Ausführung ist als Gewindeschraube mit durchgehendem metrischem Gewinde ausgelegt.
Welche Bauteilvorbereitung ist für bündigen Sitz erforderlich?
Erforderlich ist eine Senkung mit 90° Kopfwinkel passend zur Schraubengröße.
