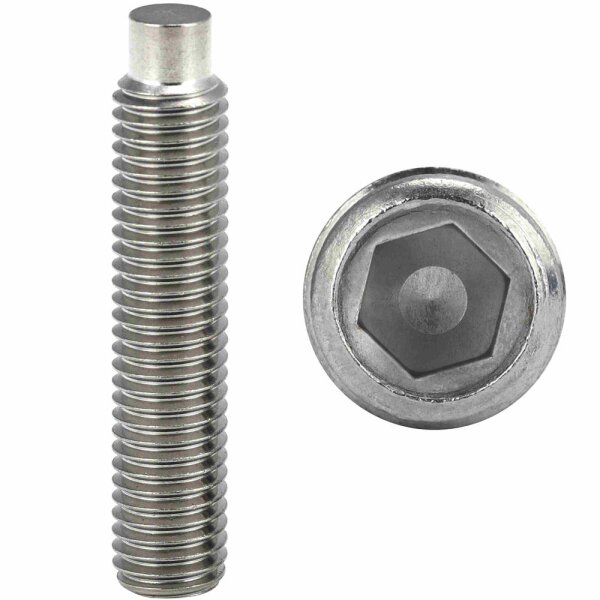

Gewindestifte mit Innensechskant und Zapfen DIN 915, Edelstahl A2
Technische Beschreibung
Gewindestifte nach DIN 915 sind kopflose Schrauben mit durchgehendem metrischem Gewinde und Innensechskant-Antrieb. Die Ausführung mit Zapfen dient zur präzisen Positionierung und Fixierung von Bauteilen auf Wellen oder in Bohrungen. Der Zapfen greift in eine vorbereitete Bohrung oder Nut ein und ermöglicht eine exakte Ausrichtung der verbundenen Komponenten.
Durch die kopflose Bauform kann der Gewindestift vollständig im Bauteil versenkt werden. Dadurch entstehen kompakte und flächenbündige Konstruktionen ohne hervorstehende Schraubenköpfe. Dies ist insbesondere bei rotierenden Maschinenelementen, Justiermechanismen und Baugruppen mit begrenztem Bauraum von Vorteil.
Der Innensechskant-Antrieb ermöglicht eine sichere Montage mit präziser Drehmomentübertragung auch bei beengten Einbausituationen. Gewindestifte mit Zapfen werden häufig in Verbindung mit Stellringen, Kupplungen, Zahnrädern oder Einstellmechanismen eingesetzt.
Edelstahl A2 (V2A) bietet eine gute Korrosionsbeständigkeit und eignet sich für Anwendungen in Feuchträumen sowie für viele technische Anwendungen im Außenbereich.
Technische Eigenschaften
- Norm: DIN 915
- Schraubentyp: Gewindestift / Madenschraube
- Antrieb: Innensechskant
- Spitzenform: Zapfen
- Gewinde: metrisches Vollgewinde
- Werkstoff: Edelstahl A2 (V2A)
- Korrosionsverhalten: korrosionsbeständig
Anwendungsbereiche
- Fixierung von Maschinenelementen auf Wellen
- Positionierung von Zahnrädern und Kupplungen
- Justierung von Stellmechanismen
- Feinmechanik und Gerätebau
- Montage von Bauteilen mit definierter Positionierung
Technische Daten
| d |
d1 max. |
t min. |
e |
s |
Material |
| M2 |
1 |
0,8 |
1 |
0,9 |
A2 |
| M2,5 |
1,5 |
1,2 |
1,43 |
1,3 |
A2 |
| M3 |
2 |
1,2 |
1,73 |
1,5 |
A2 |
| M4 |
2,5 |
1,5 |
2,3 |
2 |
A2 |
| M5 |
3,5 |
2 |
2,87 |
2,5 |
A2 |
| M6 |
4 |
2 |
3,44 |
3,5 |
A2 |
| M8 |
5,5 |
3 |
4,58 |
4 |
A2 |
| M10 |
7 |
4 |
5,72 |
5 |
A2 |
| M12 |
8,5 |
4,8 |
6,86 |
6 |
A2 |
| M16 |
12 |
6,4 |
9,15 |
8 |
A2 |
| M20 |
15 |
8 |
11,43 |
10 |
A2 |
Montage- oder Anwendungshinweise
- Gewindestift in ein vorhandenes Innengewinde einschrauben.
- Der Zapfen wird in eine vorbereitete Bohrung oder Nut im Gegenbauteil geführt.
- Mit passendem Innensechskant-Werkzeug anziehen.
- Für dauerhafte Verbindungen kann zusätzlich eine Schraubensicherung verwendet werden.
FAQ – Technische Fragen
Wann werden Gewindestifte mit Zapfen eingesetzt?
Sie werden verwendet, wenn Bauteile exakt positioniert oder axial fixiert werden müssen, beispielsweise auf Wellen oder in Kupplungen.
Was ist der Unterschied zwischen Ringschneide und Zapfen?
Die Ringschneide erzeugt eine formschlüssige Fixierung durch Eindrücken in das Material, während der Zapfen in eine vorbereitete Bohrung greift und eine präzise Positionierung ermöglicht.
Warum besitzen Gewindestifte keinen Kopf?
Die kopflose Bauform ermöglicht ein vollständiges Versenken im Bauteil und verhindert hervorstehende Elemente.
Kann Edelstahl A2 im Außenbereich verwendet werden?
Ja, Edelstahl A2 bietet eine gute Korrosionsbeständigkeit für viele Außenanwendungen.
Welche Werkzeuge werden zur Montage benötigt?
Ein passender Innensechskant-Schlüssel oder Bit entsprechend der Schlüsselweite.
